單相高壓交流真空接觸器 CKG4-630/12-KYSD（G） JCZ1-12/630（G）

CKG4-630/12-KYSD（G） JCZ1-12/630（G）系列單相高壓交流真空接觸器（以下簡稱：接觸器），適用于交流50～60Hz，主回路額定工作電壓7.2/12kV，額定電流400A /630A以下的單相負荷頻繁投切場合；該產品結構簡單，性能可靠，響應及時，有較高的機械壽命和電壽命； CKG4系列接觸器采用永磁機構，不需要電保持，合分閘速度快，合閘無噪音，滅弧能力強； JCZ1系列接觸器采用電磁機構，合閘需要電保持，合分閘時間長，結構簡單，性價比高。

關鍵詞：企業用電質量 / 公共配電網

說明書下載

立即咨詢

返回列表

單相高壓交流真空接觸器 CKG4-630/12-KYSD（G） JCZ1-12/630（G）詳情介紹

產品簡述：

　　CKG4-630/12-KYSD（G） JCZ1-12/630（G）系列單相高壓交流真空接觸器（以下簡稱：接觸器），適用于交流50～60Hz，主回路額定工作電壓7.2/12kV，額定電流400A /630A以下的單相負荷頻繁投切場合；該產品結構簡單，性能可靠，響應及時，有較高的機械壽命和電壽命； CKG4系列接觸器采用永磁機構，不需要電保持，合分閘速度快，合閘無噪音，滅弧能力強； JCZ1系列接觸器采用電磁機構，合閘需要電保持，合分閘時間長，結構簡單，性價比高。

使用條件：

　　1、周圍空氣溫度不高于＋40℃，不低于－10℃。
　　2、安裝地點的海拔高度不超過1000或3000米。
　　3、空氣相對濕度，最濕月的月平均最大相對濕度為90％，月的平均最低溫度為25℃，并考慮到因濕度變化發生的產品表面上的凝露。
　　4 、無明顯搖動和沖擊振動的場合。
　　5 、在無爆炸危險的場所中，且場所中無足以腐蝕絕緣的氣體與塵埃（包括導電塵埃）。
　　6 、無雨雪侵襲的場所。

產品特點及優勢：

特點	詳細描述
動作速度快	永磁：合閘≤30ms；分閘≤20ms 電磁：合閘≤100ms；分閘≤100ms
機械壽命長	結構簡單，零部件少，模塊化裝配，性能可靠。
耐受電流大	動態觸頭壓力，運行電流越大觸頭壓力越大。
開斷性能好	采用優質品牌滅弧室，出廠全部做老練試驗。
絕緣性能好	采用3000米高海拔絕緣構架，極柱型絕緣筒，抗過電壓等級高，防護等級高，防污等級高。
操作過電壓低	彈跳時間≤5ms，電弧不易重燃。
斷口耐壓高	觸頭開距大5.8±0.2mm?？赡褪?5KV雷電沖擊電壓。
控制回路可靠	合閘無觸點啟動，寬電壓啟動，永磁式脈寬式輸出，機構室全密封結構，有效避免燒線圈問題發生。

技術參數：

項目/類型	JCZ1系列真空接觸器	CKG4系列真空接觸器
產品名稱	高壓真空接觸器	高壓真空接觸器
產品型號	JCZ1-12/630 JCZ1-12/400	CKG4-630/12-KYSD（G）
額定工作電壓	12kV	12kV
額定頻率	50Hz	50Hz
額定工作電流	630A/400A	630A
相數	1	1
機構類型	電磁機構	永磁機構
額定關合能力	10Ie (AC-4)=6.3kA	10Ie (AC-4)=6.3kA
額定開斷能力	8Ie (AC-4) 極限開關能力6.3kA	8Ie (AC-4) 極限開關能力6.3kA
額定短時耐受電流	10Ie	10Ie
額定峰值耐受電流	25Ie	25Ie
額定短路耐受時間	2s	2s
主回路工頻耐受電壓	相間、相對地、真空斷口12kV：42kV/1min 6kV：32kV/1min	相間、相對地、真空斷口12kV：42kV/1min 6kV：32kV/1min
雷電沖擊耐受電壓	12kV：75kV 6kV：60kV	12kV：75kV 6kV：60kV
控制電路、輔助電路對地工頻耐受電壓	2kV/1min	2kV/1min
控制電路電源	AC/DC220V （DC110V需訂做）	AC/DC220V （DC110V需訂做）
控制電路額定功率	合閘≤1000VA，保持≤120VA	合閘≤2200VA，分閘≤1500VA
輔助電路	AC/DC 220V/5A	AC/DC 220V/5A
單個電容器組電流開合試驗	160A～250A	160A～250A
背對背電容器組電流開合試驗	≤160A	≤160A
合、分閘時間	合閘≤100ms；分閘≤100ms	合閘≤60ms；分閘≤30ms
電壽命	10萬次	10萬次
機械壽命	50萬次	30萬次
凈重	42kg	42kg

相關結構

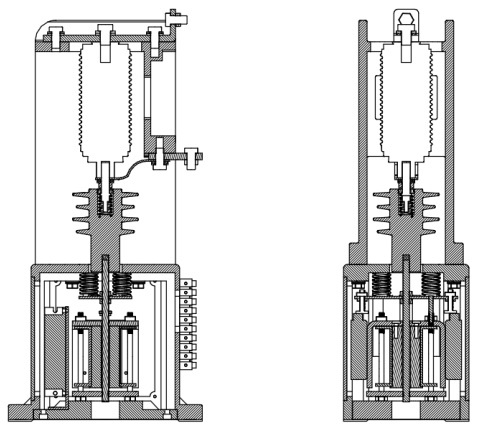

JCZ1-12/630 高壓真空接觸器

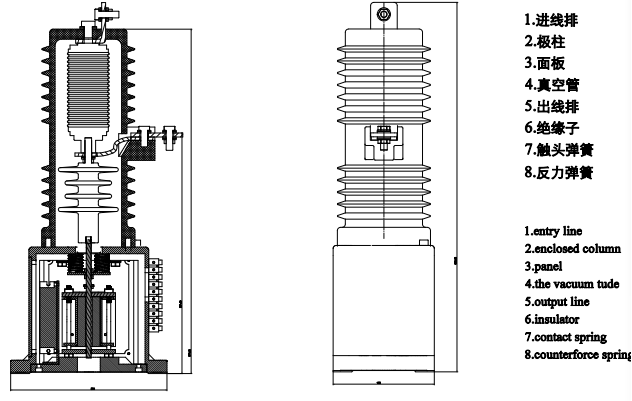

CKG4-630/12-KYSD（G）高壓真空接觸器

接線圖：

CKG4系列真空接觸器接線原理圖

M:電源模塊 S1/S2:輔助開關 X1/X2:接線端子 HQ:合閘線圈 FQ:分閘線圈

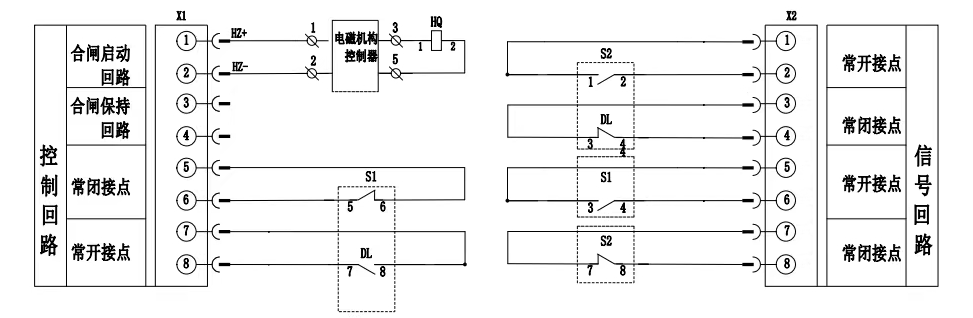

JCZ1系列接觸器接線圖

M:電源模塊 S1/S2:輔助開關 X1/X2:接線端子 HQ:合閘線圈

補充說明：
　　1、以上型號為10kV系統應用的12kV開關，如系統為6kV，則選用7.2kV的開關；
　　2、以上產品適用于海拔3000m及以下，1000m以上為高海拔，訂貨時需注明海拔高度產品型號末端上加“-G”；
　　3、常規操作電壓為AC/DC 220V ,可定做AC/DC 110V.
　　4、高原型接觸器只能采用極柱型結構，海拔不高于1000米，絕緣結構極柱和框架型兩種可選。
