YTA-SF雙速饋線三防裝置

所屬分類：短路事故處理系統

系統發生短路，雙速饋線三防裝置動作，在20ms內投入限流電抗器，故障點之外母線電壓維持85%以上。防止內網短路引起系統電壓暫降。

關鍵詞：企業用電質量 / 公共配電網

說明書下載

立即咨詢

返回列表

YTA-SF雙速饋線三防裝置詳情介紹

　　產品簡介

　　系統發生短路，雙速饋線三防裝置動作，在20ms內投入限流電抗器，故障點之外母線電壓維持85%以上。防止內網短路引起系統電壓暫降。

　　主要優勢：出廠時可在真實電壓暫降條件下見證產品性能。

　　雙速相控超高速開斷：采用SS1雙速分相相控超高速真空斷路器。

　　性能可見證：出廠時可在真實短路條件下見證產品性能。

　　產品介紹

　　4、雙速饋線三防裝置

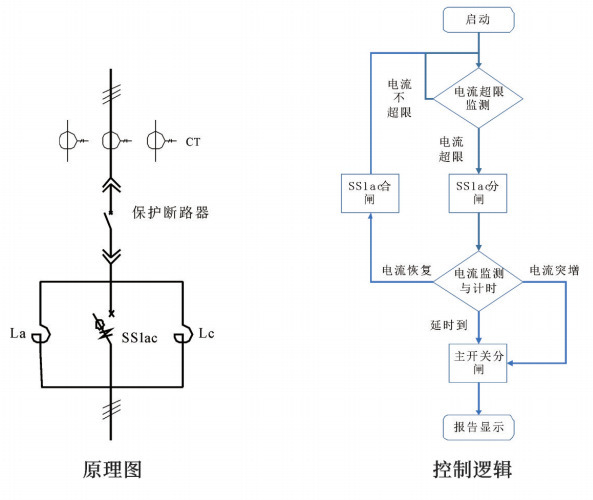

　　工作原理

　　系統正常運行時，柜內保護斷路器和SS1ac 超高速相控開關都處于合閘狀態，流過正常負荷電流。當系統發生短路時，控制器迅速判斷三相短路電流的首半波過零點，并在A、C兩相短路電流首半波接近過零時，分別給SS1ac 的A、C兩相動作機構發出分閘指令，SS1ac 的A、C兩相分別在該相短路電流首半波過零時開斷，A、C兩相真空滅弧室燃弧時間非常短，一般為1～3ms。從系統發生短路故障到限流電抗器投入，整個動作過程小于20ms, 系統母線電壓即可恢復到85%以上。

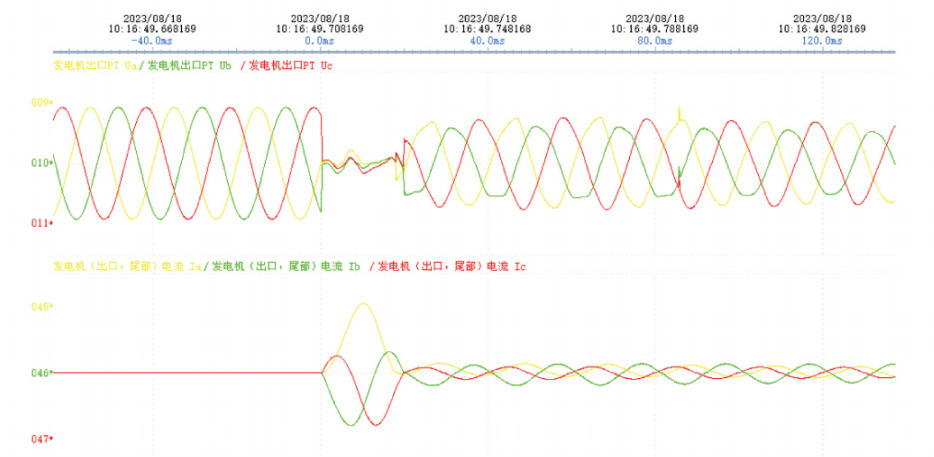

　　系統發生短路，雙速饋線三防裝置動作，在20ms 內投入限流電抗器，母線電壓維持85%以上的試驗波形

　　設備下端發生短路，裝置20ms 內動作，裝置上端系統電壓暫降20ms, 有效防止短路導致系統電壓暫降。

　　參數指標

技術特性	技術指標
技術特性	串聯支路電抗器	雙速饋線三防裝置
母線電壓	>70%	>85%
限流效果	一般	好
重復使用	可以	可以
運行損耗	有損耗	零損耗
工作壓降	有	無
燃弧時間tarc	無	短(<3ms)
靈敏度	低	高

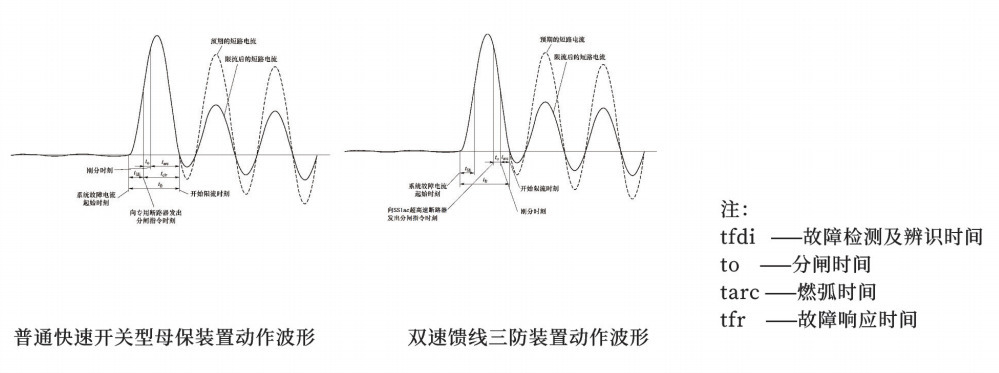

　　核心技術

　　分相相控過零開斷技術

　　SS1 雙速分相相控超高速開關能在短路電流首半波過零時選相開斷，大大縮短了真空滅弧室的燃弧時間，提高了限流電抗器投入時效。

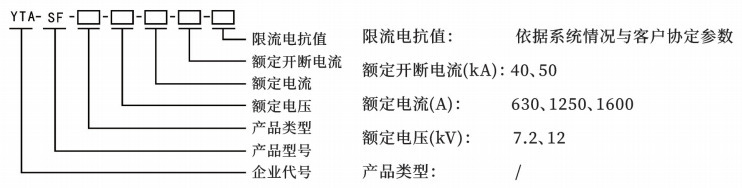

　　產品型號

　　額定參數

特性	技術參數
額定電壓(kV)	10
額定電流(A)	1250/1600
額定開斷電流(kA)	40
最大開斷電流(kA)	50
故障判斷時間	<0.5
并聯開關分閘時間	<1.5
燃弧時間	<3
母線電壓恢復時間	<20
電壓保持	>85%
外形尺寸	100016102300

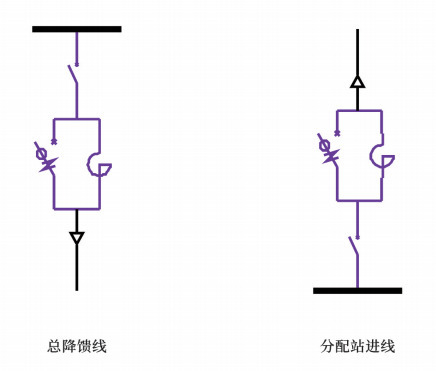

　　應用場景

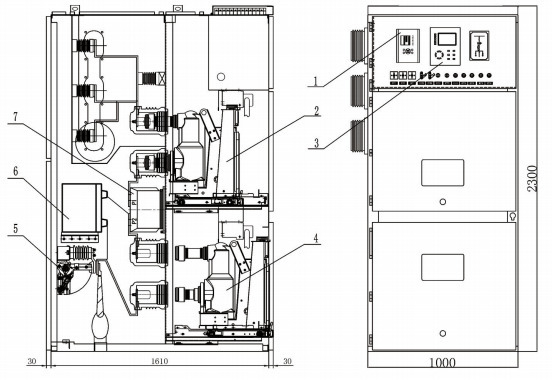

　　結構示意圖

　　注：1、微機綜保2、普通斷路器3、三防控制器4、SS15 、接地刀6、限流電抗器7、電流互感器

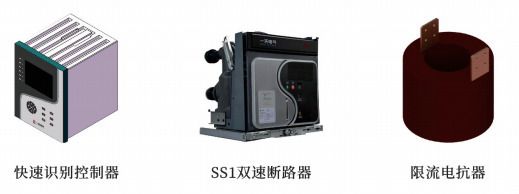

　　核心技術

　　超高速識別控制器

　　控制器CPU 采用基于ARM Cortex-M7高性能處理器，主頻高達528MHz, 運算性能高達3020 CoreMark, 中斷延遲低至20ns; 控制器采用16bit 高性能同步采用模塊，單通道采樣速度最高可達 200ksps; 基于高速高精度采樣和逐點快速算法，最快故障識別時間0.21ms; 記錄故障前后總計30周波數據，并可以通過U盤導出;控制器循環存儲最近200條故障記錄。

　　SS1 雙速分相相控超高速真空斷路器

　　雙速斷路器有超高速及常速?gòu)棽贆C(jī)構組成，相互冗余保護，分、合閘比單一機構更加可靠，能更可靠分閘投入電抗器，更可靠合閘旁路電抗器，運行更安全。

　　限流電抗器

　　采用銅線與高強度玻璃纖維一起繞制后澆注成型的空心電抗器，具有強度高，線性度好，阻燃等特點。
