YTA-CRQ超高速無感軟切換裝置

超高速無感軟切換裝置是一種中壓雙電源超高速切換裝置，主要有軟切控制器、進線開關CSV、母聯開關CSV、限流電抗器、并聯開關CSV等組成。常規切換裝置只能工作在同期和殘壓切換狀態，本方案能使100%以上的故障工作在快速切換狀態。

關鍵詞：企業用電質量 / 公共配電網

說明書下載

立即咨詢

返回列表

YTA-CRQ超高速無感軟切換裝置詳情介紹

　　一、產品簡介

　　超高速無感軟切換裝置是一種中壓雙電源超高速切換裝置，主要有軟切控制器、進線開關CSV、母聯開關CSV、限流電抗器、并聯開關CSV等組成。常規切換裝置只能工作在同期和殘壓切換狀態，本方案能使100%以上的故障工作在快速切換狀態。

　　主要優勢：100%工作在快切區切換，性能可見證。

　　二、產品介紹

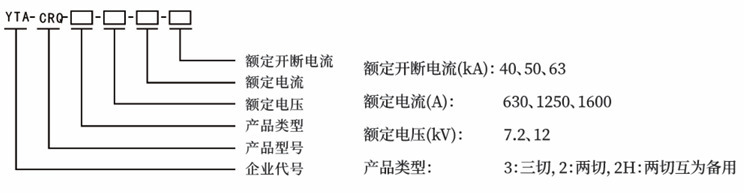

　　超高速無感軟切換裝置

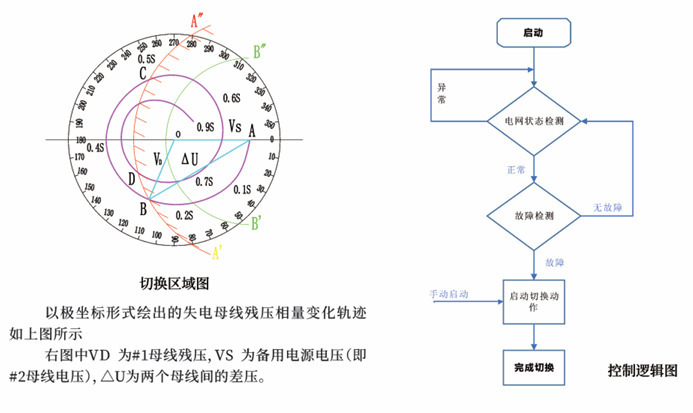

　　控制邏輯

　　超高速無感軟切換裝置主要有軟切控制器、進線開關CSV、母聯開關CSV、脈沖電抗器、并聯開關SS1等組成的柜體或附件組成。軟切控制器在12ms內判斷短路故障性質,符合電源切換的情況下,迅速發出跳閘命令,利用過渡電感限流并建立的網絡連接,無需同期捕捉等過長的判斷時間。在故障線路完成切除的同時備用線路立即合閘,整個完成切換時間<18ms。

　　工作原理

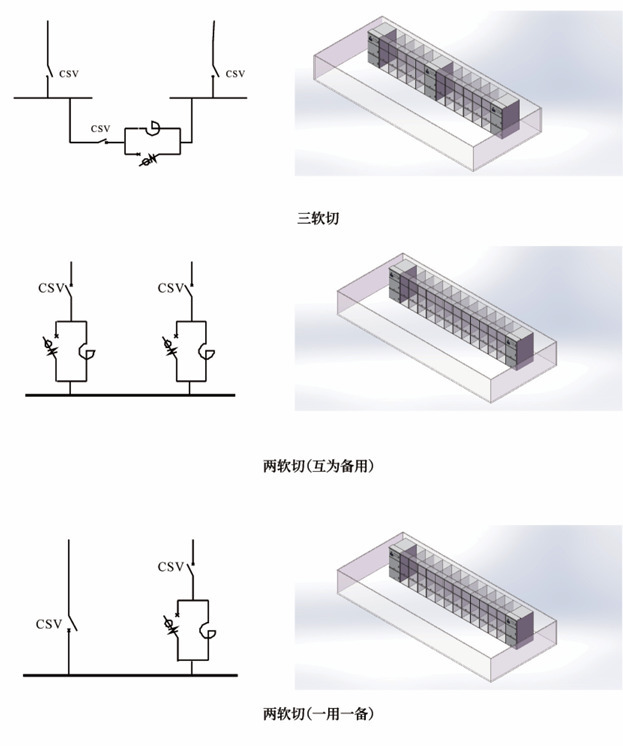

　　供電一次系統如右圖所示，正常運行時1DL和2DL合3DL分。#1進線和#2進線互為備用。當#1進線發生故障后,必須先跳開1DL,然后合3DL,反之亦然。

　　以#1進線到#2進線切換為例,跳開1DL后#1母線失電,電動機將惰行。由于負荷多為異步電動機,對單臺電動機而言,電源切斷后電動機定子電流變?yōu)榱?轉子電流逐漸衰減,由于機械慣性轉子轉速將從額定值逐漸減速,轉子電流磁場將在定子繞組中反向感應電勢,形成反饋電壓。多臺異步電機聯結于同一母線時，由于各電機容量、負載等情況不同,在惰行過程中,部分異步電動機將呈異步發電機特征,而另一些呈異步電動機特征。母線電壓即為眾多電動機的合成反饋電壓,俗稱殘壓,殘壓的頻率和幅值將逐漸衰減。通常,電動機總?cè)萘吭酱?殘壓頻率和幅值衰減的速度越慢。

　　技術指標

技術特性	技術指標
判斷時間	<12
快分時間	<3
快合時間	<5
切換時間	<18
切換安全性	高
